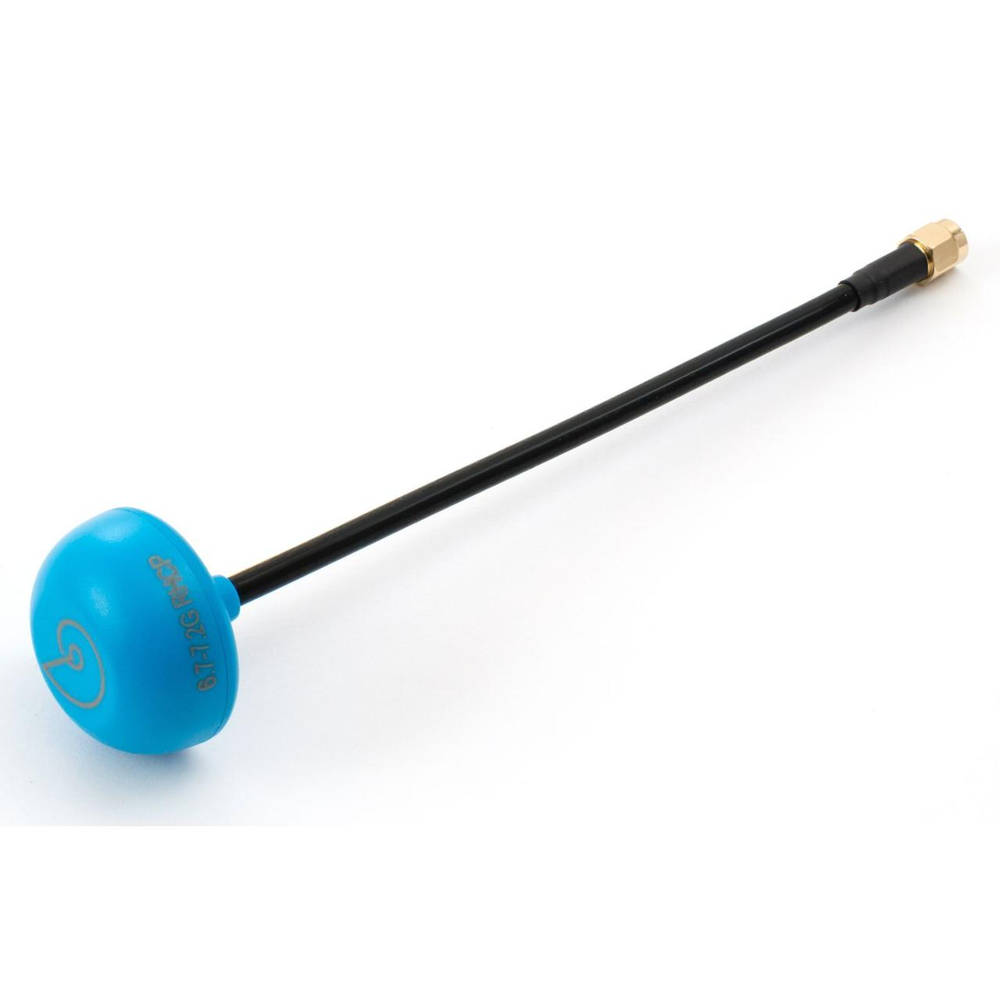

Антена для дрона RavLink Bubble 6.7-7.2GHz 160mm SMA RHCP, омнідиректиональна, FPV відеопередача, високий коефіцієнт посилення

Антена FPV RavLink Bubble 6.7-7.2GHz 160mm — це високопродуктивна омнідиректиональна антена, спеціально розроблена для безпілотних літальних апаратів (дронів) та систем відеопередачі у реальному часі. Антена оптимізована для роботи в діапазоні 6.7-7.2 ГГц і забезпечує стабільну та надійну передачу відеосигналу на далекі відстані.

Основні характеристики:

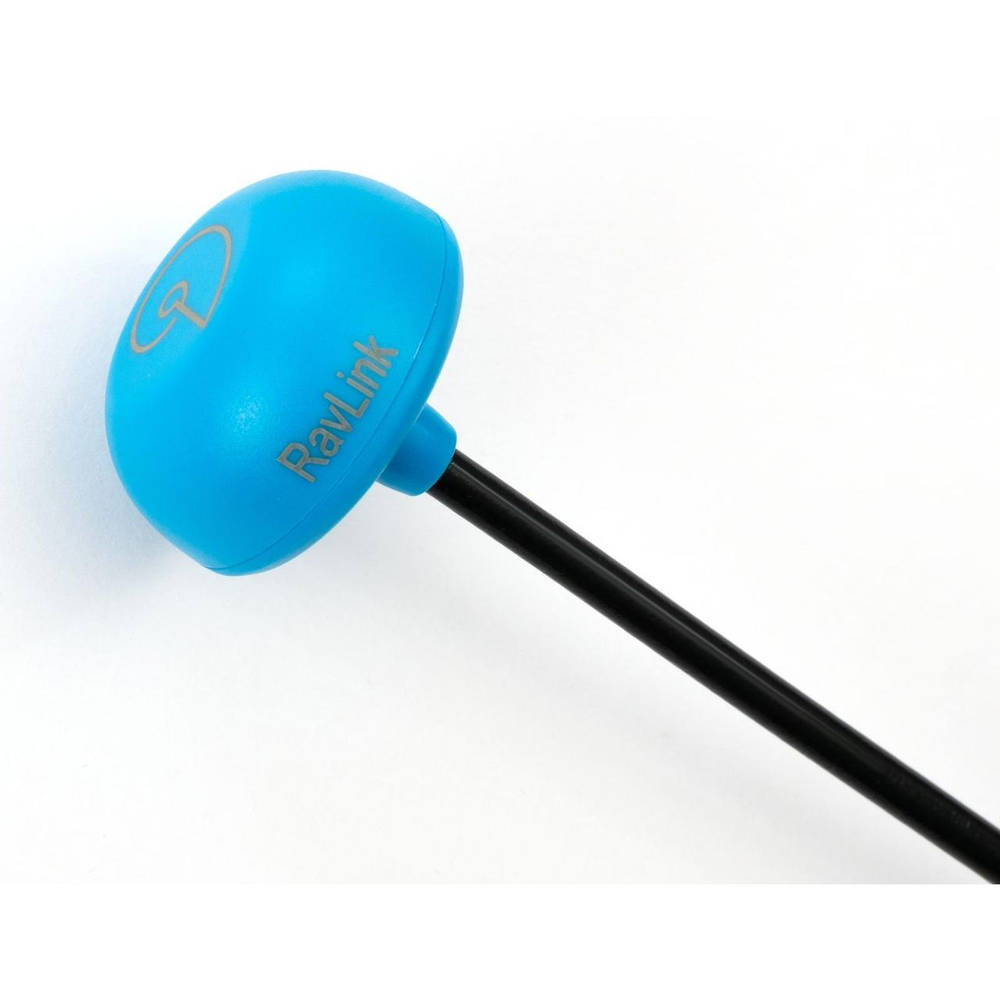

Антена RavLink Bubble 6.7-7.2GHz має унікальну сферичну конструкцію "Bubble" (бульбашка), яка забезпечує відмінне омнідиректиональне покриття сигналу. Завдяки цьому досягається рівномірне та стабільне розподілення сигналу у всіх напрямках, що особливо важливо при динамічних маневрах дрона.

Технічні специфікації:

• Модель: RavLink Bubble 6.7-7.2GHz 160mm SMA RHCP (ANT6772G)
• Робоча частота: 6.7-7.2 ГГц (надвисокочастотний діапазон)
• Смуга пропускання: 500 МГц

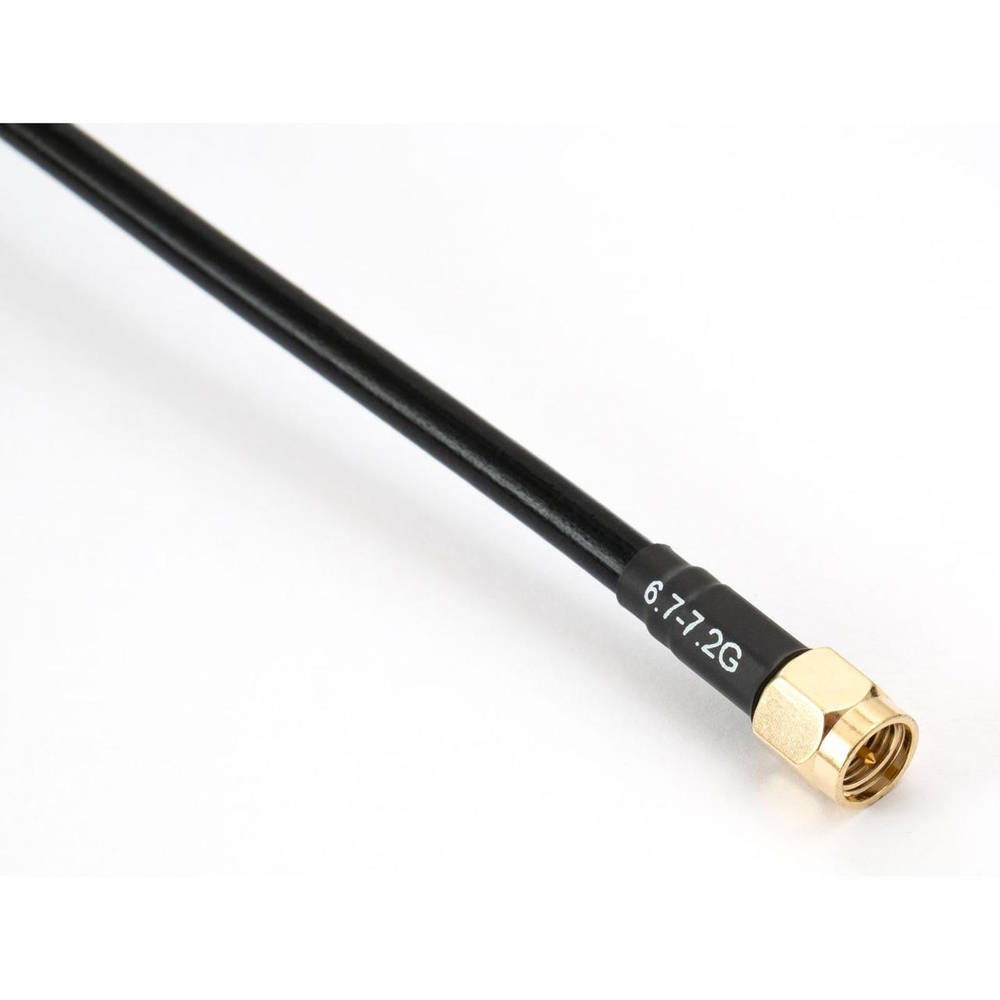

• Роз'єм: SMA (SubMiniature version A) із жіночим гніздом
• Поляризація: RHCP (Right Hand Circular Polarization / Права кругова поляризація)
• Форма антени: Омнідиректиональна сферична (Bubble)
• Діаграма спрямованості: 360° у горизонтальній площині
• Коефіцієнт посилення (Gain): 2-3 dBi (залежно від напрямку)
• Імпеданс: 50 Ом (стандартний для RF електроніки)
• Вертикальний кут випромінювання: ±60° від горизонталі
• Довжина антени: 160 мм (компактний розмір)
• Матеріал корпусу: Поліпропілен із діелектричним покриттям
• Вага: 28 грамів (легка конструкція)
• Колір: Чорний
• Робочий діапазон температур: -20°C до +70°C
• Умови експлуатації: Вологість до 95% RH
• Гарантія: 1 місяць

Особливості конструкції:

✓ Bubble-конструкція — унікальна сферична форма забезпечує омнідиректиональне покриття ✓ Права кругова поляризація (RHCP) — мінімізує втрати при відбиванні сигналу від перешкод ✓ Компактний розмір — 160 мм дозволяє встановлювати на різні платформи без балансувальних проблем ✓ Легка вага — всього 28 грамів практично не впливає на вагу дрона ✓ Міцна конструкція — поліпропіленовий корпус стійкий до механічних пошкоджень та УФ випромінювання ✓ Універсальне кріплення — стандартний SMA роз'єм сумісний з більшістю відеопередавачів і приймачів ✓ Стабільна передача — рівномірне розподілення сигналу у всіх напрямках ✓ Низький КСВ (VSWR) — мінімальні відбиття на лінії передачі ✓ Температурна стабільність — збереження параметрів у широкому діапазоні температур

Переваги антени RavLink Bubble:

✓ Стабільний сигнал при маневрах — омнідиректиональність не знижує якість при зміні орієнтації дрона ✓ Збільшена дальність передачі — правильна поляризація та коефіцієнт посилення забезпечують надійну передачу на відстані понад 500 метрів ✓ Захист від завад — кругова поляризація зменшує вплив відбитих сигналів ✓ Простота встановлення — стандартний SMA роз'єм дозволяє швидко встановити на відеопередавач або приймач ✓ Сумісність — працює з будь-яким обладнанням, що підтримує діапазон 6.7-7.2 ГГц та SMA роз'єми ✓ Надійність — перевірений дизайн від відомого виробника RavLink ✓ Оптимальне співвідношення ціни та якості — найкращі пропорції ціни та якості на ринку ✓ Легка інтеграція — мінімальна вага та розмір полегшують балансування та монтаж на дроні

Застосування:

FPV Дрони та мультикоптери:

• Стандартна комплектація для більшості FPV дронів
• Встановлення як у якості основної, так і резервної антени
• Використання в парі для приймної системи (розташована антена)

Системи відеопередачі:

• Мобільні відеолінії для безпілотних апаратів
• Системи реального часу для відеотрансляції
• Телеметричні канали зв'язку

Аматорська та професійна робототехніка:

• Відеоспостереження з використанням FPV технологій
• Дистанційне управління роботами
• Безпроводова відеотрансляція

Спортивні та гоночні дрони:

• FPV гонки та дрон-рейсинг
• Змагання з дронів
• Розважальні польоти

Комерційні та промислові застосування:

• Аерофотозйомка та відеозйомка
• Інспекція інфраструктури
• Пошуково-рятувальні операції

Порівняння з конкурентами:

Сумісність із відеопередавачами (VTX):

Антена сумісна з відеопередавачами, що підтримують діапазон 6.7-7.2 ГГц та SMA роз'єми:

• CADDX VTX (всі моделі серії 6.7-7.2)
• Runcam VTX (серія, сумісна з вказаним діапазоном)
• Eachine VTX (що підтримують RHCP)
• IRC (Integrated Radio Consultants) VTX системи
• RavLink VTX та інше сумісне обладнання

Встановлення та монтаж:

1. Підготовка: Переконайтеся, що відеопередавач вимкнений
2. Підключення: Завіньте SMA роз'єм антени у гніздо відеопередавача (поворот проти годинникової стрілки)
3. Орієнтація: Розмістіть антену на дроні перпендикулярно або під кутом до корпусу дрона
4. Кріплення: Використовуйте гнучке кріплення для зниження вібрації
5. Тестування: Включіть відеопередавач і перевірте якість сигналу

Поради з оптимізації сигналу:

✓ Використовуйте пару антен (одна для передавача, одна для приймача) для кращої парності ✓ Не згинайте антену більше ніж на 45° від вертикалі ✓ Тримайте антену подалі від металічних предметів (вони екранують сигнал) ✓ Спробуйте розмістити антену на крилі або стабілізаторі для кращого огляду ✓ Перевіряйте якість SMA з'єднань - поганий контакт знижує якість сигналу
