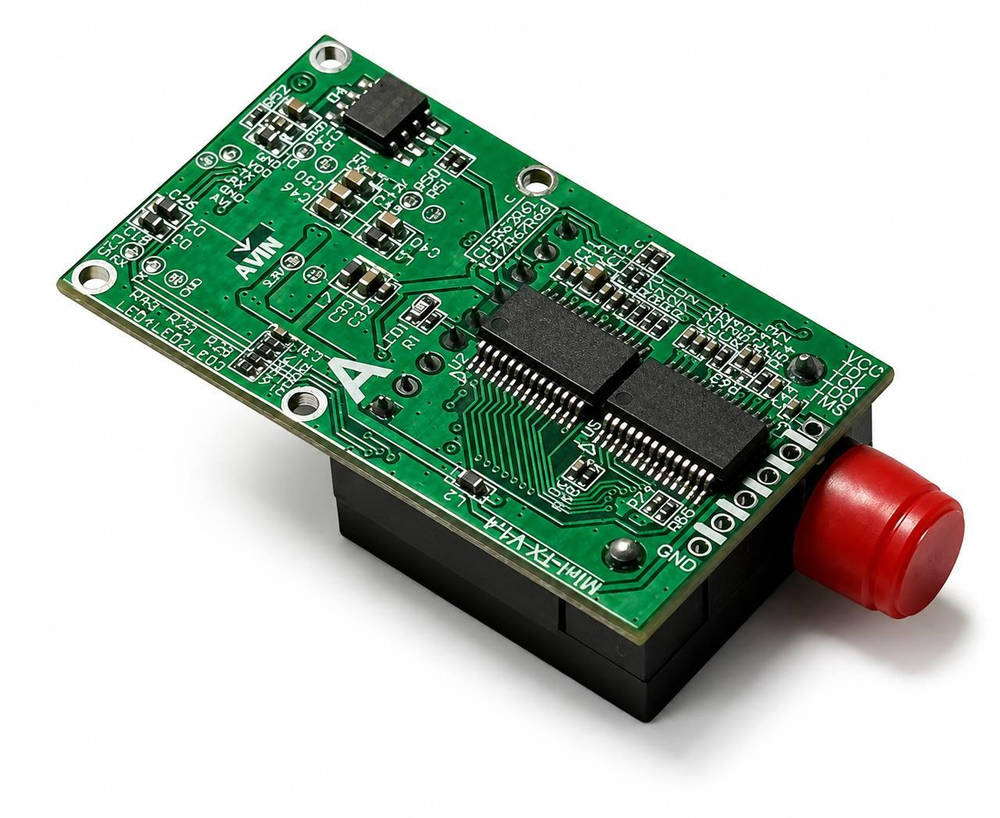

Медіаконвертер NVOC-TX UART+відео в оптоволокно 60км, FC/UPC одномодовий, 5-26V, для FPV дронів на оптоволокні

Медіаконвертер NVOC-TX — це високопродуктивний пристрій для передачі відеосигналу та службових даних через одномодове оптоволокно на надддалекі відстані до 60 км. Розроблений спеціально для FPV-дронів з оптоволоконним каналом зв'язку, де радіочастотна передача неможлива або ненадійна через перешкоди, глушіння (РЕБ) чи обмеження дальності.

Пристрій перетворює аналоговий відеосигнал та послідовні дані UART/TTL/SBUS в оптичний сигнал, який передається по тонкому оптичному волокну практично без втрат і без чутливості до радіоперешкод. Це робить NVOC-TX ключовим компонентом систем оптоволоконного FPV-зв'язку для дронів дальнього радіусу дії, що працюють в умовах активної радіоелектронної протидії.

Технічні специфікації:

• Модель: NVOC-TX (бортовий/передавальний модуль)
• Призначення: передача відео + UART даних в оптоволокно на борту дрона
• Максимальна дальність передачі: до 60 км по одномодовому волокну
• Тип волокна: одномодове (Single Mode)
• Оптичний роз'єм: FC/UPC
• Відеоформати: аналогове відео (AHD/CVI/TVI/CVBS), залежно від виконання — до 1080P
• Передача даних: послідовний порт UART/TTL/SBUS (рівні 3.3V або 5V)
• Напруга живлення: 5-26 В (широкий діапазон)
• Сумісність по живленню: Li-Po акумулятори дрона, наземні станції, BEC-стабілізатори
• Затухання сигналу: мінімальне на всій заявленій дистанції при якісному волокні
• Стійкість до перешкод: повна (оптичний канал не піддається радіоелектронному подавленню)
• Затримка сигналу: мінімальна, підходить для FPV-пілотування в реальному часі
• Компактний форм-фактор: призначений для встановлення на борту дрона
• Комплектація системи: працює в парі з приймальним модулем NVOC-RX на наземній станції

Принцип роботи:

Медіаконвертер NVOC-TX встановлюється на борту дрона і підключається до польотного контролера (для UART/SBUS телеметрії та управління) та до відеокамери (AHD/CVI/TVI/CVBS). Пристрій перетворює електричні сигнали в оптичні імпульси та передає їх по оптоволоконному кабелю на приймальний модуль NVOC-RX, встановлений на наземній станції. Там сигнал перетворюється назад в електричний формат для виводу на FPV-окуляри, монітор чи систему управління.

Переваги оптоволоконної передачі:

✓ Повний захист від РЕБ — оптичний сигнал неможливо заглушити чи перехопити радіоелектронними засобами ✓ Наддалека дистанція — до 60 км без втрати якості сигналу, що недосяжно для стандартних радіоканалів ✓ Відсутність перешкод та наведень — оптоволокно не піддається впливу електромагнітних полів ✓ Стабільна картинка — постійна якість відео незалежно від місцевості та перешкод ✓ Низька затримка — критично важливо для точного управління дроном у реальному часі ✓ Прихованість — відсутність радіовипромінювання робить дрон менш помітним для засобів РЕР (радіоелектронної розвідки) ✓ Широкий діапазон живлення — 5-26В дозволяє використовувати різні джерела живлення ✓ Проста інтеграція — стандартні роз'єми UART/TTL та відео сумісні з більшістю польотних контролерів і камер

Застосування:

FPV дрони дальнього радіусу дії:

• Розвідувальні та моніторингові дрони на оптоволоконному каналі
• Дрони для інспекції важкодоступних об'єктів на великій відстані
• Системи, що вимагають стійкості до радіоелектронного подавлення

Тактичне та оборонне застосування:

• FPV-дрони, що працюють в умовах активної радіоелектронної протидії
• Розвідка та спостереження на великих дистанціях без ризику виявлення по радіовипромінюванню
• Ударні та розвідувальні комплекси з провідним (оптичним) каналом зв'язку

Промисловий моніторинг:

• Інспекція ліній електропередач, трубопроводів, промислових об'єктів
• Моніторинг протяжних інфраструктурних об'єктів
• Аерофотозйомка на великих дистанціях без ризику втрати сигналу

Наукові та дослідницькі проекти:

• Випробувальні полігони для тестування далекого зв'язку
• Розробка та тестування систем передачі даних нового покоління
